CIP Reinigungsanlage für die Industrie
10 Vorteile unserer neuen CIP-Reinigungsstation für Wärmetauscher, Kühlkreisläufe, Maschinen, Spritzgusswerkzeuge, Rohrleitungen und vieles mehr
Klicken Sie auf ein Bild, um die Bilder in voller Größe anzuzeigen!
Wärmetauscher effizient und sicher an Ort und Stelle reinigen – ohne Demontage
Wärmetauscher sind zentrale Komponenten in industriellen Prozessen – von der Lebensmittel- und Getränkeindustrie bis hin zur Energie- und Prozessindustrie. Ablagerungen wie Kalk, Biofilme, Korrosionsprodukte oder Prozessrückstände führen jedoch unweigerlich zu Leistungsverlusten, erhöhtem Energieverbrauch und im schlimmsten Fall zu Produktionsausfällen. Spätestens dann ist häufig eine aufwändige Öffnung und mechanische Reinigung der Anlage erforderlich, nicht selten verbunden mit dem Austausch ganzer Plattenpakete inklusive Dichtungen.
Um ein solches Verfahren zu verhindern, sollte der Wärmetauscher frühzeitig und regelmäßig chemisch gereinigt werden. Mit der CIP-Reinigung (Cleaning in Place) bieten wir von der aqua-Technik Beratungs GmbH mobile und prozesssichere Lösungen, um Ihren Wärmetauscher selbst reinigen und Rohre sowie angeschlossene Anlagen effizient säubern zu können. Und zwar ohne Demontage und ohne Eingriff in die Anlage.
Was bedeutet CIP-Reinigung von Wärmetauschern?
CIP – Cleaning in Place ist ein Verfahren zur ortsgebundenen Reinigung von Wärmetauschern. Dabei werden Anlagenkomponenten des Wärmetauschers, Rohre oder Temperiergeräte im geschlossenen Zustand gereinigt und bei Bedarf desinfiziert.
CIP-Anlagen werden in der Industrie häufig eingesetzt, um eine effektive Entkalkung durchzuführen – insbesondere mit mobilen, fahrbaren Reinigungsstationen auf Rädern.
Durch die chemische Reinigung können Ablagerungen zuverlässig entfernt, die Leistung des Wärmetauschers wiederhergestellt und der sichere Betrieb Ihrer Anlagen langfristig gewährleistet werden.
Vorteile von CIP-Anlagen gegenüber der mechanischen Reinigung

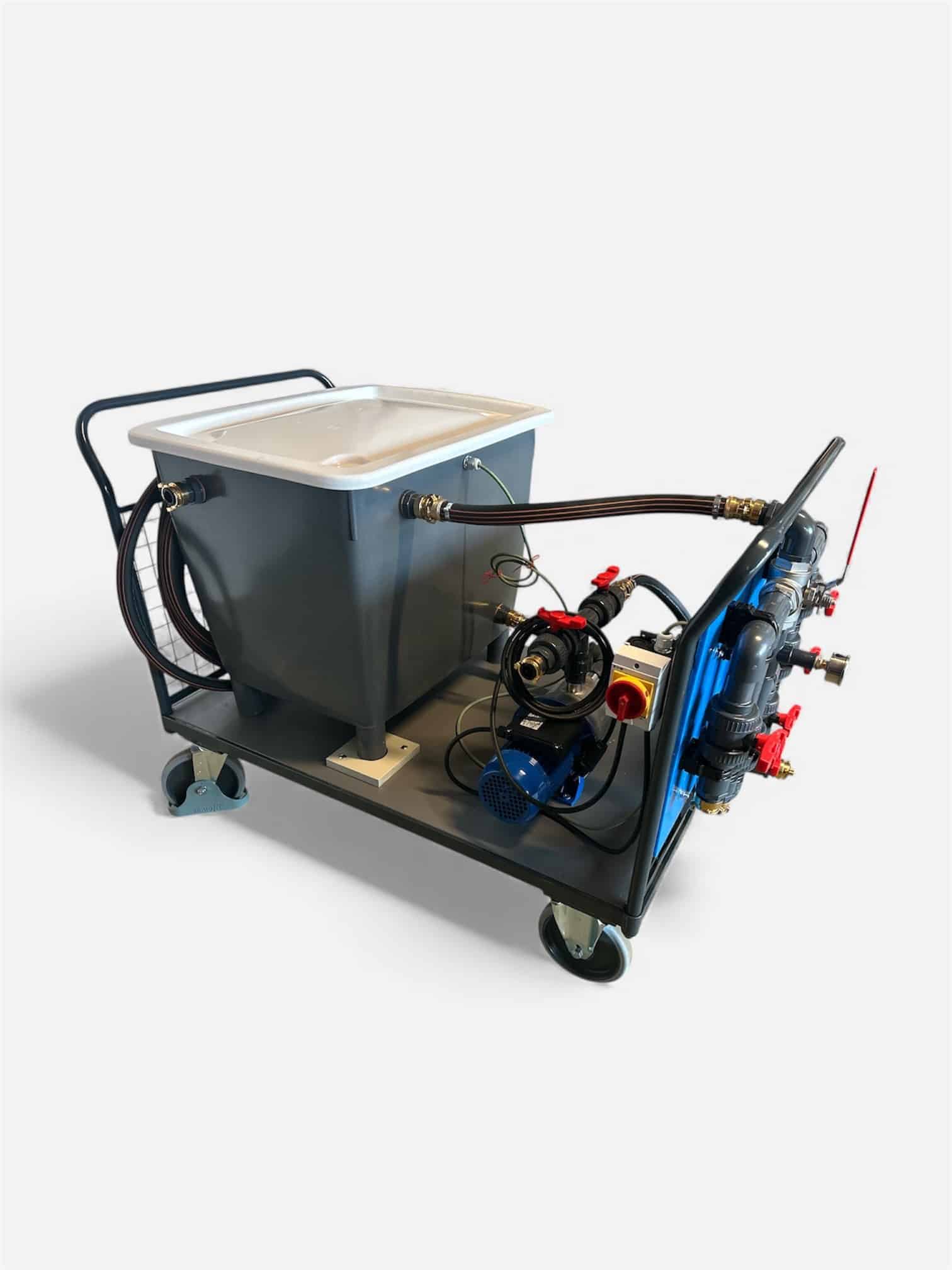

Mobiles CIP Reinigungsgerät für Wärmetauscher
Im Vergleich zur klassischen mechanischen Reinigung bietet die CIP-Reinigung von Wärmetauschern deutliche technische und wirtschaftliche Vorteile:
- Kein Öffnen des Wärmetauschers erforderlich. Das schont Platten, Rohre und Dichtungen
- Reduzierter Ersatzteilverbrauch durch Vermeidung mechanischer Beschädigungen
- Günstigere Ausführung durch geringeren Personal- und Zeitaufwand
- Deutlich kürzere Stillstandzeiten
- Keine teuren Ersatzteile wie Plattenpakete oder Dichtungen erforderlich
- Isolierung muss nicht entfernt und wieder montiert werden
Möchten Sie weitere Informationen zu unseren mobilen CIP-Anlagen oder wünschen Sie ein unverbindliches Angebot zu unseren Reinigungsstationen? Dann kontaktieren Sie uns. Egal, welche Anforderungen Sie haben – wir helfen Ihnen mit unseren umfassenden Services gerne weiter.
Mit unseren CIP-Reinigungsanlagen können Sie Ihre Wärmetauscher ganz einfach in Ihrem Betrieb vor Ort reinigen – ohne sie ausbauen oder einschicken zu müssen. Einfacher geht’s kaum.
Jürgen Tauschek, Geschäftsführer der aqua-Technik Beratungs GmbH mit mehr als 15 Jahren Erfahrung in der Reinigung von Wärmetauschern.Technische Details zu unseren CIP Reinigungsanlagen für Wärmetauscher

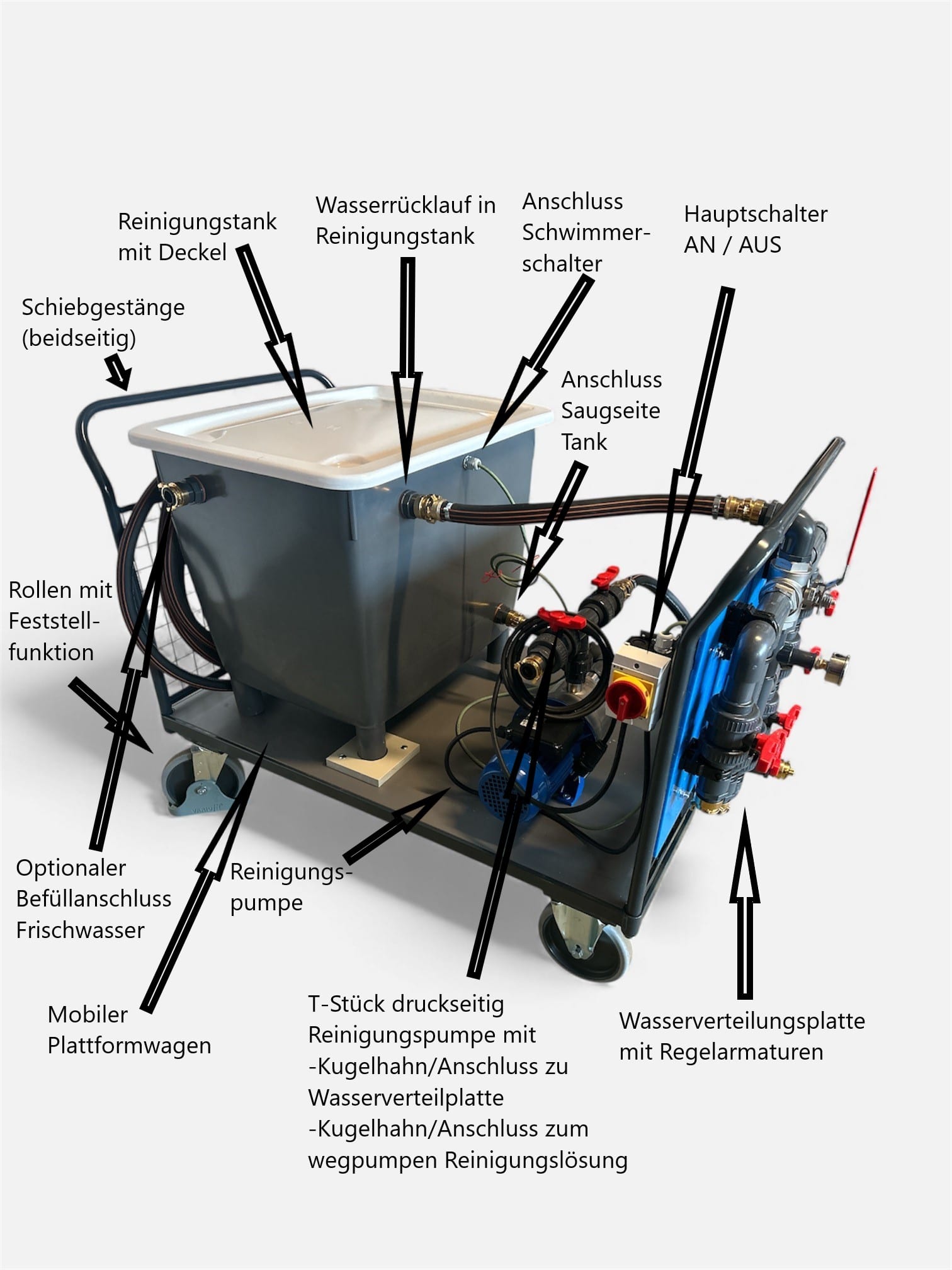

CIP Reinigungsstation Typ 3:
- Anschlussfertig, mit säure- und laugenbeständigen Schläuchen
- Mobiles Gerät, montiert auf einem Plattformwagen
- Einfache Handhabung: kein zeitaufwändiges Zerlegen – einfach Zu- und Rücklaufleitungen anschließen und die CIP-Analgen sind bereit für den Einsatz
Technische Details der CIP-Anlage:
| Funktionen | Beschreibung |
|---|---|
| Mobiler Aufbau | Ja (Plattformwagen inkl. Stirnwänden) |

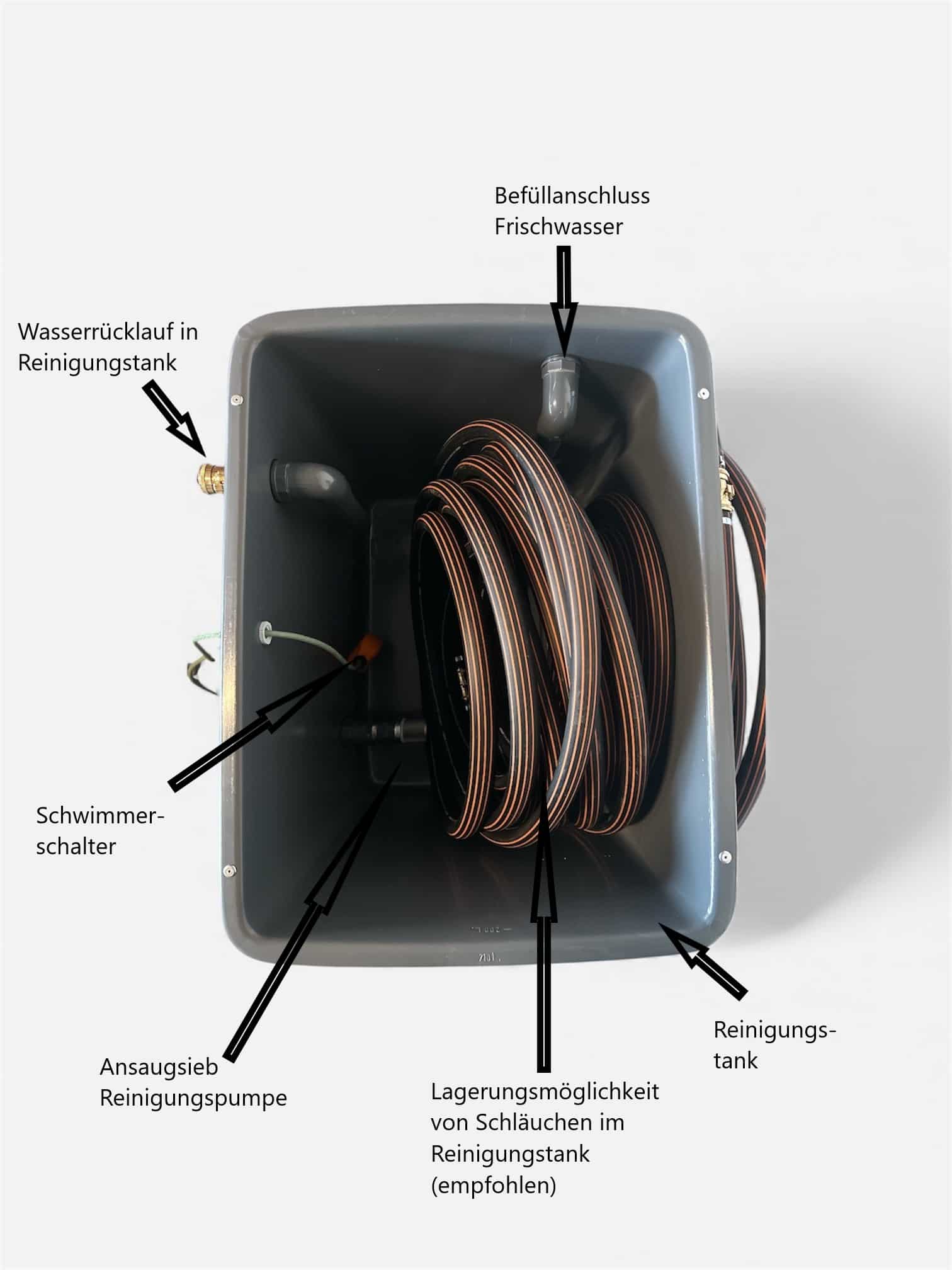

| Tankvolumen | 210 Liter (PE, basaltgrau) |
| Einfüllöffnung Reinigungschemie | Tank oben (vollflächig) |
| Entleerungsfunktionen | 2 Stück (1x Verteilerplatte, 1x Anschluss Tank) |
| Frischwasserspülung ohne Kontakt mit Reinigungslösung | Ja |

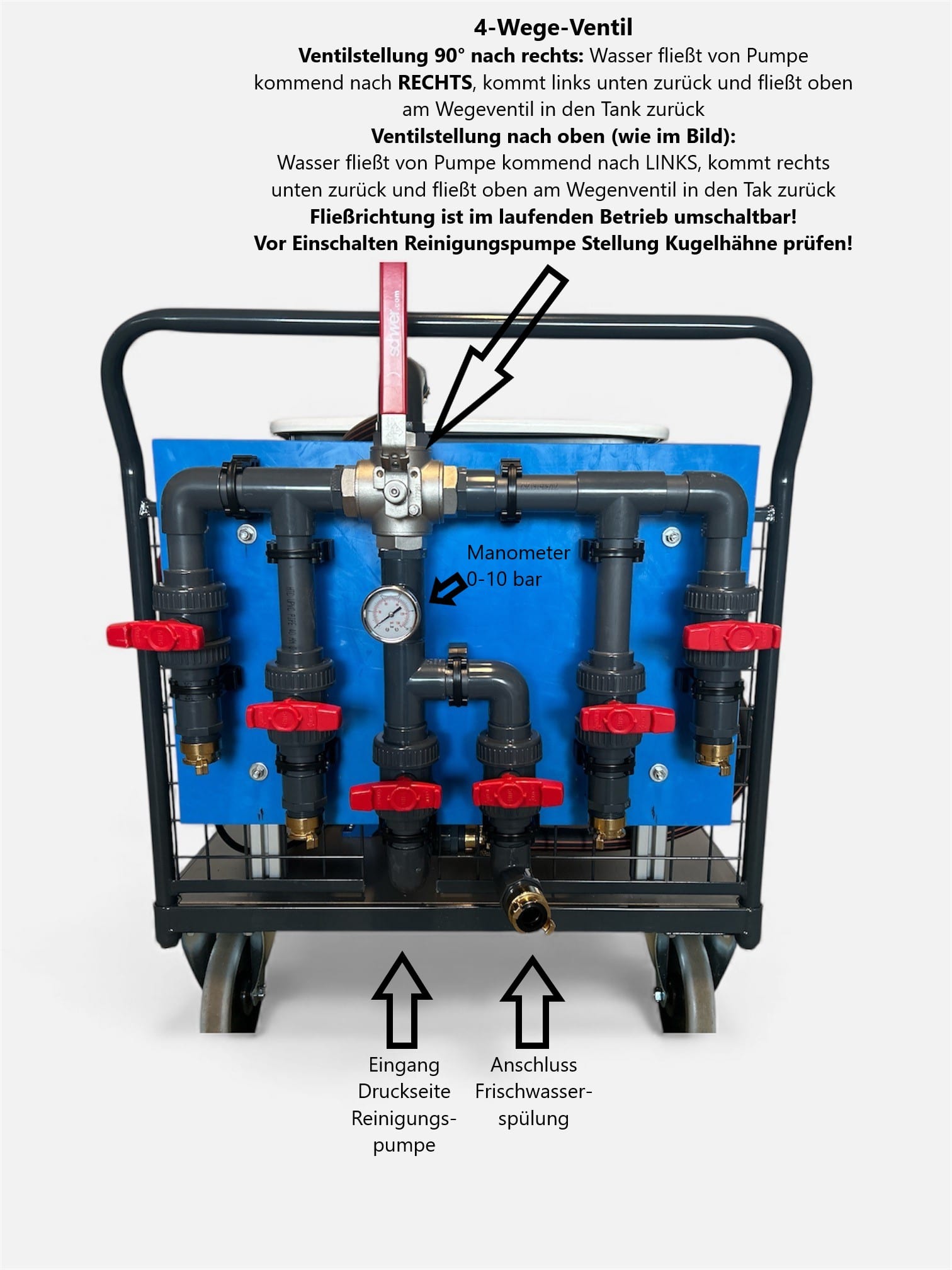

| Umschaltung Fließrichtung | Ja (4-Wegeventil in Edelstahl) |
| Trockenlaufschutz Reinigungspumpe | Ja (Schwimmerschalter, Wechsler) |
| Vorfilter Reinigungspumpe | Ja (Ansaugsieb Edelstahl, 2 mm) |
| Manometer, druckseitig | Ja (0-10 bar) |
| Anschlussmöglichkeit Spülkompressor | Ja (GEKA) |

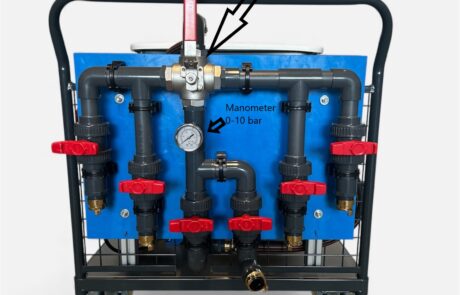

| Gleichzeitige Reinigung mehrerer Kreise/Seiten | Ja, 2 Stück gleichzeitig (über Regulier-/Verteilerplatte inkl. 6x Kugelhahn) |
| max. Förderdruck / max. Förderleistung | Pumpe wählbar |
| Steuerung Pumpe | Hauptschalter |
| Integrierter Thermoschutz | Je nach gewählter Pumpe |
| Spannungsversorgung / Stromaufnahme | Je nach gewählter Pumpe |
| Material Pumpengehäuse, Laufrad, Pumpenwelle | Edelstahl |
| Anschlüsse / Schlauchkupplungen | GEKA-Hochdruck oder Camlock |
| Vorlauf (zur Anlage) | 2x 5 m, DN32, EPDM, GEKA-Anschluss |
| Rücklauf (von Anlage) | 2x 5 m, DN32, EPDM, GEKA-Anschluss |
| Abwasserleitung | 5 m, DN20, EPDM, GEKA-Anschluss |
| Befüllleitung / Spülleitung Frischwasser | 5 m, DN20, EPDM, GEKA-Anschluss |
| Befüllanschluss Frischwasser / Entleerungsanschluss Tank | Ja, jeweils GEKA oder Camlock |
| Interne Verrrohrung bzw. Materialien | PVC-U, Messing, Edelstahl, EPDM |
| Wassertemperatur max. / Druck max. | 50 °C / 8 bar |
| Maße Reinigungsstation (ca.-Angabe in m / LxBxH) | L: 1,3 m, B: 0,8 m, Höhe: 1,4 m |
Die technischen Details können Sie auch unserem technischen Datenblatt oder der Bedienungsanleitung zur CIP Reinigungsstation entnehmen:
Mit unserer mobilen CIP-Anlage können Sie flexibel auf Ihre Anforderungen reagieren und Ihre Wärmetauscher direkt vor Ort spülen.
Neben der Reinigung von Wärmetauschern kommen unsere CIP-Anlagen samt Zubehör auch häufig für folgende Reinigungsanwendungen zum Einsatz:
- Spritzgusswerkzeuge in der Spritzgussindustrie
- Wärmetauscher in Biogasanlagen
- Kühlkreisläufe, z. B. in der Spritzgussindustrie
- Kühlwasserleitungen
- industrielle Maschinen
- Prozesswasserkreisläufe und Prozesswassersystemen
- Heizungsanlagen
- Produktions- und Lagertanks
- Rohrleitungssystemen
Möchten Sie weitere Informationen oder ein unverbindliches Angebot? Kontaktieren Sie uns gerne. Wir beraten Sie auch in der Planungsphase, um die bestmöglichen Lösungen für Sie und Ihr Unternehmen zu finden.
Mehr Informationen zur Reinigung von Wärmetauschern finden Sie hier:
Welche Produkte werden für die CIP-Reinigung empfohlen?
| Produkt | Funktion | Basisprodukt |
|---|---|---|
| DISINCROSTANTE 302 | Entkalkung / Entrostung / Reinigung | Salzsäure |
| DISINCROSTANTE 302 M | Entkalkung / Entrostung / Reinigung | Salzsäure |
| DISINCROSTANTE 702 | Entkalkung / Entrostung / Reinigung | Phosphorsäure |
| DISINCROSTANTE 702 Zn | Entkalkung / Entrostung / Reinigung | Phosphorsäure |
| DISINCROSTANTE 801L | Entkalkung / Entrostung / Reingiung | Sulfaminsäure |
| DISINCROSTANTE 810L | Entkalkung / Entrostung / Reinigung | Sulfaminsäure |
| DISINCROSTANTE 802 | Entkalkung / Reinigung | Essigsäure |
| DISINCROSTANTE 802 Zn | Entkalkung / Reinigung | Essigsäure |
| DISINCROSTANTE 852 | Entkalkung / Entrostung / Reinigung | Ameisensäure |
| DISINCROSTANTE 852 Zn | Entkalkung / Entrostung / Reinigung | Ameisensäure |
| DISINCROSTANTE 841 | Entkalkung / Reinigung | Zitronensäure |
| SGRASSANTE 31 | Ölreiniger / Entfettung | Spezialgemisch |
| SGRASSANTE ALC PLUS | Ölreiniger / Entfettung | Spezialgemisch |
| ANTICORROSIVO 2051 | Korrosionsinhibitor Säurereinigung Buntmetalle | Spezialgemisch |
| INHIBITOR 6 | Korrosionsinhibitor Säurereinigung Eisen/Stahl | Spezialgemisch |
| INHIBITOR 6 Zn | Korrosionsinhibitor Säurereinigung Verzinkt/Zink | Spezialgemisch |
| ANTICORROSIVO 2052 NC | Passivierung | Molybdat |
| ANTICORROSIVO 2052 C | Passivierung | Molybdat |
| PASSIVANTE 1460 PW | Passivierung | Phosphat |
| pH-Plus 10 | Neutralisation / Passivierung / Alkalische Reinigung | Natronlauge |
| pH-Plus 25 | Neutralisation / Passivierung / Alkalische Reinigung | Natronlauge |
| pH-Plus 50 | Neutralisation / Passivierung / Alkalische Reingiung | Natronlauge |
| SEQUESTRANTE 202 | Entkalkung / Reinigung / Entrostung während Betrieb | Spezialgemisch |
| SEQUESTRANTE 022 | Entkalkung / Reinigung / Entrostung während Betrieb | Spezialgemisch |
| MASTERPRO PU | Benetzungshilfsmittel / Belagslösehilfsmittel | Tensidbasiert |
| BIODISPERDENTE IQ 918 | Biodispergator | Tensidbasiert |
| OXY 50 | Biozid / Oxidationsmittel | Wasserstoffperoxid |
| ALGHICIDA 411 | Biozid / Algenbekämpfung | QAV / Quats |
Weitere Informationen zur chemischen Reinigung in Eigenregie können Sie unserem Infoblatt entnehmen:
